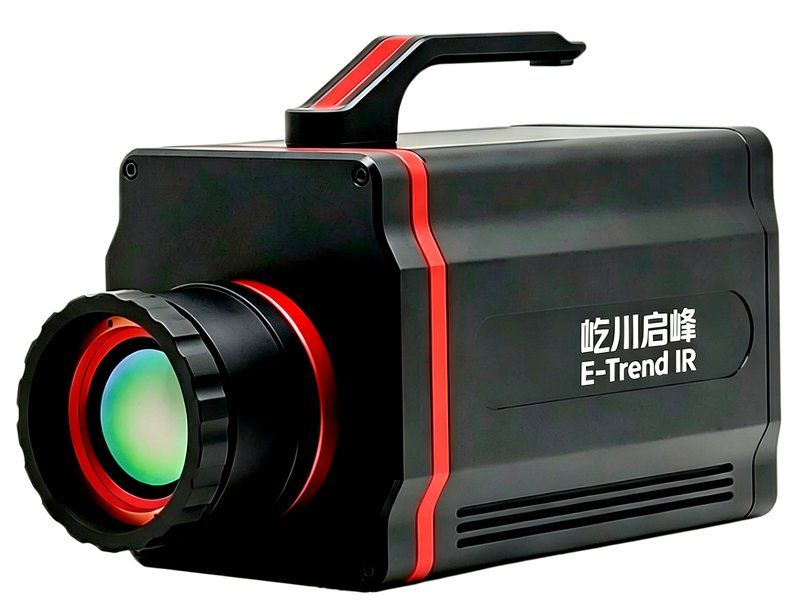

产品概述
ETMC-640 系列是屹川启峰针对科研用户研发的高性能制冷型红外热像仪。采用斯特林制冷的中波/长波红外探测器（640×512 像元），NETD 低至 18mK，全幅帧频高达 200Hz，子窗口模式最高 1800Hz。配备 5 孔位电动光谱轮、11 种可选镜头（最高空间分辨率 1.9μm），支持多光谱、火焰测温、特殊气体检测等扩展应用。配套 IR-SVision 科研版软件，提供完整 SDK。
技术参数
| 探测器类型 | 制冷型焦平面红外探测器（斯特林制冷 <7 分钟） |
|---|---|
| 探测器分辨率 | 640×512 |
| 像元间距 | 15μm（640A/B/C）/ 25μm（640D） |
| 波长范围 | 3.7~4.8μm（640A）/ 1.5~5.2μm（640B）/ 7.7~9.5μm（640C）/ 3.7~9.4μm（640D） |
| 热灵敏度 NETD | ＜20mK（640A）/ ＜25mK（640B）/ ＜18mK（640C）/ ＜22mK（640D） |
| 温度量程 | -10~1000℃（低温可扩展至 -20℃；高温可扩展至 2500℃） |
| 测温精度 | ±2℃ 或 ±2% |
| 满幅帧频 | 140Hz（640A）/ 200Hz（640B/C/D） |
| 子窗口帧频 | 100~1500Hz（640A）/ 200~1800Hz（640B/C/D） |
| F 数 | F2/F4（640A/D）/ F2（640B/C） |
| 红外光谱轮 | 5 孔位，标准 1 英寸滤光片（窄带 / 宽带 / 高温 / 特殊气体） |
| 数字接口 | CamLink / GigE |
| 模拟视频输出 | BNC |
| 触发接口 | TTL 5.0V |
| 外同步输入 | TTL 5.0V（可选：差分 3.3V） |
| 串口控制 | RS232 / RS422 |
| 内置内存 | 512GB SSD（选配） |
| 输入电压 | 24±2 VDC |
| 功耗 | ＜25W（开机制冷）/ ＜15W（稳定） |
| 工作温度 | -40℃ ~ +60℃ |
| 存储温度 | -50℃ ~ +70℃ |
| 随机振动 | 5-500Hz，2.1gRMS；30min/轴；3 轴 |
| 冲击 | 30g，11ms，半正弦；正反向各 3 次/轴；3 轴 |
| 尺寸 | ≤310×135×180mm（含标准镜头） |
| 重量 | ≤4.5Kg（含标准镜头） |
| 配套软件 | IR-SVision M2.0（在线监控版）/ R2.0（在线/离线专业版） |
| SDK | 完整 SDK，支持 C++ / Python / LabVIEW / MATLAB |
镜头选项
ETMC-640 系列提供 11 种可选镜头，覆盖从广角到超长焦，从微距到超高倍显微，可根据应用需求自由选择。
| 镜头类型 | 焦距 | 最近对焦 | 视场角 | 空间分辨率 |
|---|---|---|---|---|
| 标准镜头 | 25mm | 0.3m | 21.7°×17.5° | 0.59 mrad |
| 广角镜头 | 12mm | 0.1m | 45°×36.6° | 1.2 mrad |
| 长焦镜头 | 50mm | 1.0m | 10.9°×8.9° | 0.3 mrad |
| 长焦镜头 | 100mm | 2.0m | 5.5°×4.4° | 0.15 mrad |
| 长焦镜头 | 200mm | 4.0m | 2.8°×2.2° | 0.08 mrad |
| 微距镜头 | 0.5x | 40mm | 19.2mm×15.4mm | 30μm |
| 显微镜头 | 1.0x | 30mm | 9.6mm×7.7mm | 15μm |
| 显微镜头 | 1.0x | 100mm | 9.6mm×7.7mm | 15μm |
| 显微镜头 | 3.0x | 50mm | 3.2mm×2.56mm | 5μm |
| 显微镜头 | 5.0x | 20mm | 1.92mm×1.54mm | 3μm |
| 显微镜头 | 8.0x | 10mm | 1.2mm×0.97mm | 1.9μm |
核心优势
01
斯特林制冷
主动斯特林制冷，<7 分钟达到工作温度，NETD 最低 18mK
02
5 孔位光谱轮
5 孔位电动光谱轮，支持窄带/宽带/高温/特殊气体滤片
03
11 种镜头
11 种可选镜头（标准/广角/长焦/微距/显微），空间分辨率最高 1.9μm
04
超高速子窗口
子窗口模式最高 1800Hz，毫秒级瞬态温度变化全程记录
05
多型号可选
ETMC-640A/B/C/D 四种型号，覆盖中波/长波/宽谱不同应用
06
科研软件
IR-SVision M2.0/R2.0 + 完整 SDK（C++/Python/LabVIEW/MATLAB）

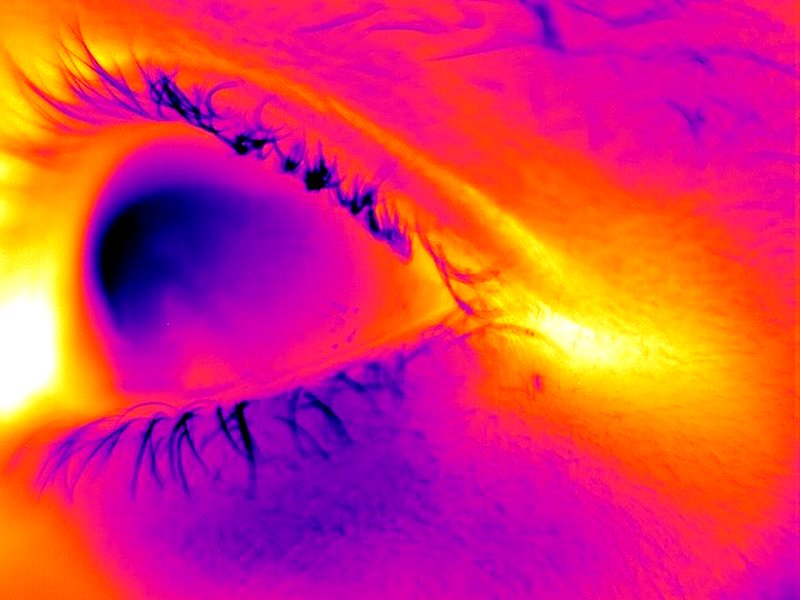

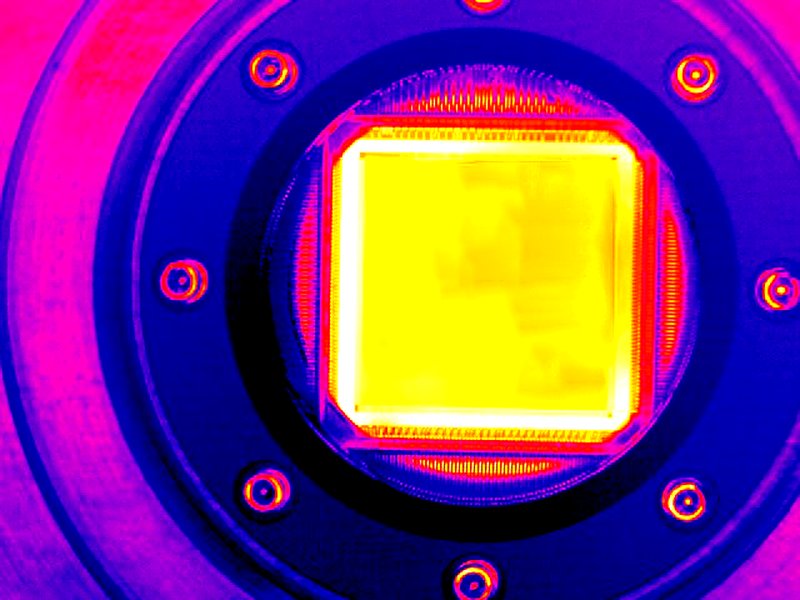

产品图集
客户案例
▸
清华大学材料学院
锂电池充放电过程热场演化研究
▸
中科院半导体所
LED 芯片结温测量
▸
中国工程物理研究院
材料冲击温度场高速测试
